LumaRay Seitenlichter Handbuch

MODELLNAME

VSL-LRSF50-4
VSL-LRSF50-8

Produktinhalt

VSL-LRSF50-4

Bild	Name	Anzahl im Karton
	LED-Lichtleisten	4 Stk.
	Netzadapter	1 Stk.
	Magnetische Klammer	4 Stk.
	Metallplatte	4 Stk.
	Stangenklemme	4 Stk.
	Verbindungskabel	1 Stk.
	Kabelhalter	7 Stk.


Name

Anzahl im Karton

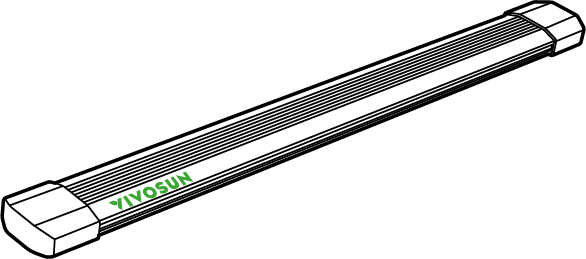

63d2d9af43899ec348e87ffb5bea3526

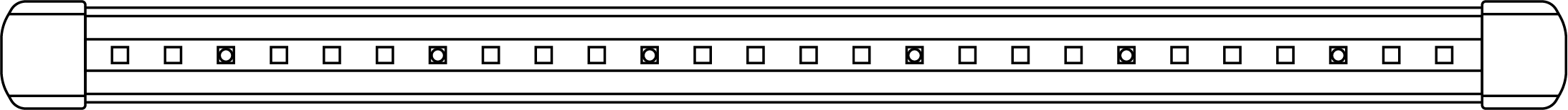

LED-Lichtleisten

4 Stk.

ffeb210be590e824cb268e843280109e

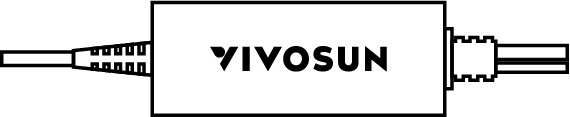

Netzadapter

1 Stk.

c00c18f7eba5d65348013835f3955166

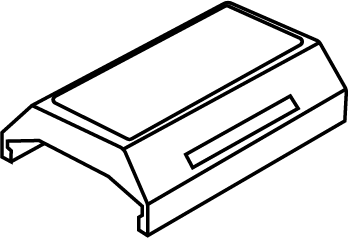

Magnetische Klammer

4 Stk.

d475055f8145f4df69bc7f93a0c01e53

Metallplatte

4 Stk.

6c31f93f8c4b4cd17e1db788c391a89f

Stangenklemme

4 Stk.

d0988dfdea4aa20a5a30a0f3669aad6a

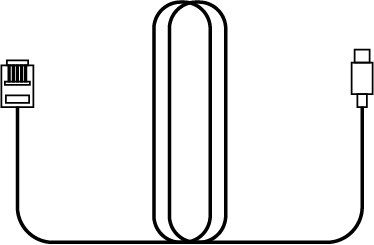

Verbindungskabel

1 Stk.

6cd2c8381fe8f3b3a865c828386ca811

Kabelhalter

7 Stk.

VSL-LRSF50-8

Bild	Name	Anzahl im Karton
	LED-Lichtleisten	8 Stk.
	Netzadapter	2 Stk.
	Magnetische Klammer	8 Stk.
	Metallplatte	8 Stk.
	Stangenklemme	8 Stk.
	Verbindungskabel	2 Stk.
	Kabelhalter	14 Stk.
	Verbindungskabel 2	1 Stk.
	USB-C-Splitter	1 Stk.


Name

Anzahl im Karton

63d2d9af43899ec348e87ffb5bea3526

LED-Lichtleisten

8 Stk.

ffeb210be590e824cb268e843280109e

Netzadapter

2 Stk.

c00c18f7eba5d65348013835f3955166

Magnetische Klammer

8 Stk.

d475055f8145f4df69bc7f93a0c01e53

Metallplatte

8 Stk.

6c31f93f8c4b4cd17e1db788c391a89f

Stangenklemme

8 Stk.

d0988dfdea4aa20a5a30a0f3669aad6a

Verbindungskabel

2 Stk.

6cd2c8381fe8f3b3a865c828386ca811

Kabelhalter

14 Stk.

71739e6ce599e6e3d484d8d497bdb6b3

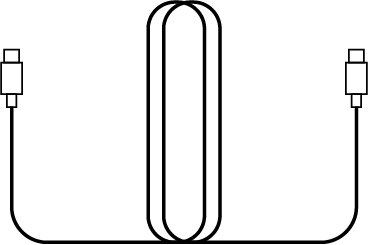

Verbindungskabel 2

1 Stk.

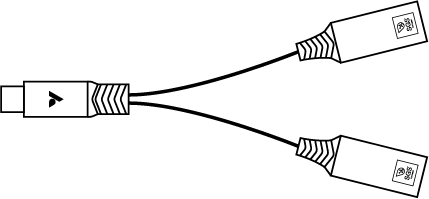

e615aae3e59f78d04936ef26c543f38f

USB-C-Splitter

1 Stk.

Hauptmerkmale

1 . Hocheffiziente Dioden

Vollspektrum mit hohem Verhältnis von 600-700 nm Rot zu 60 %, Verwendung hocheffizienter roter Dioden zur Verbesserung der Photosynthese.
Hoch effizientes Design: Die Oberfläche der Lampentafel verfügt über einen 99% Reflexionsfilm.

2 . Schutzabdeckung für optische Linse

Schutzabdeckung für optische Linsen mit Prismendesign für hohe Lichtdurchlässigkeit.
Schützt die LED-Chips und ist leicht zu reinigen.
Anwenderfreundliches Design, blendfrei.
120° Lichtabdeckungswinkel.

3 . Dimmbares LED

GrowHub: 25%/50%/75%/100%/AUS
Vivosun APP: 25%-100%/AUS

4 . Einfache und flexible Installation

Kann leicht sowohl innerhalb des Zeltes als auch an der Zeltstützstange befestigt werden.

5 . Gallium-Nitrid-Stromversorgung

Kompakt in der Größe und effizient; erreiche eine höhere Lichtumwandlungsrate bei gleicher Leistung
Geringe Wärmeabgabe, hohe Haltbarkeit

Spezifikationen

SKU

VSL-LRSF50-4 VSL-LRSF50-8

Spektrum

Vollspektrum + 660nm tiefrot, Rotverhältnis: 60%

Eingangsspannung

120-240V

Frequenz

50-60Hz

Eingang

50W

Lichtleistenlänge

16 Zoll / 40CM

Dimmen per APP

25%~100%/AUS

Dimmen per E42A+/E42A

25%/50%/75%/100%/AUS

Garantie

3 Jahre

Installation

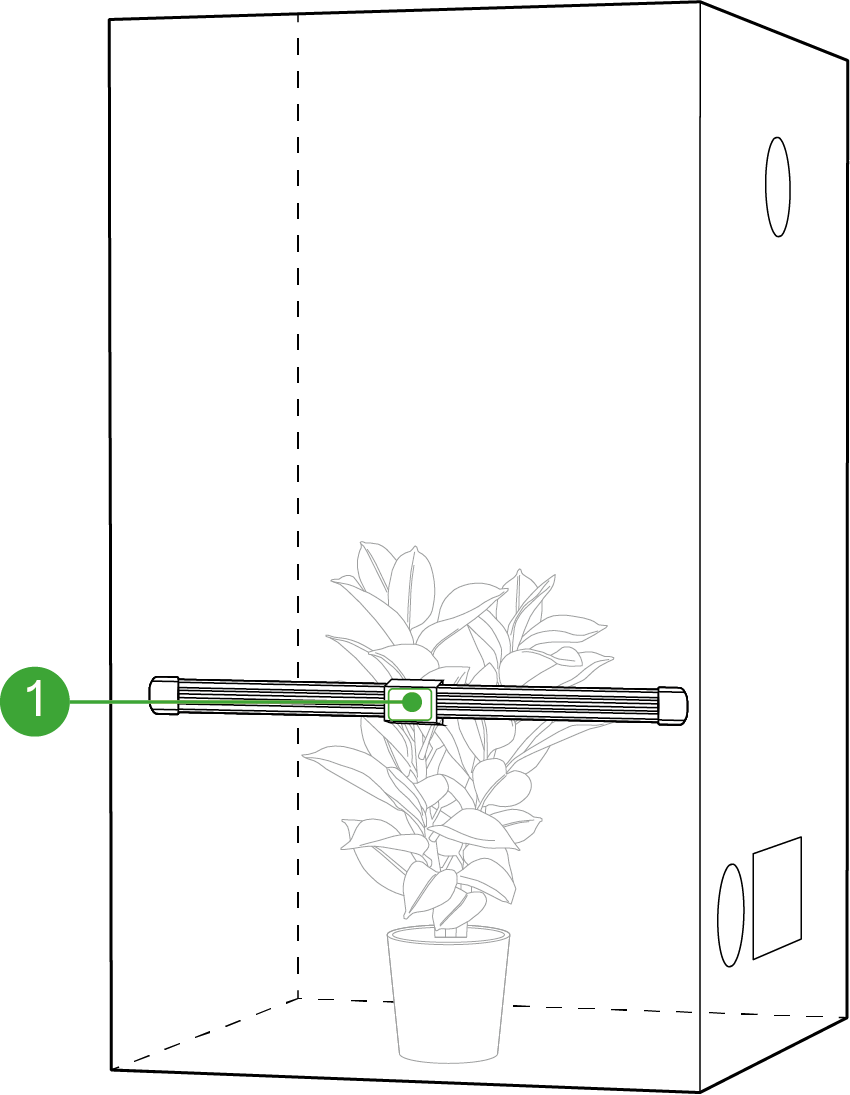

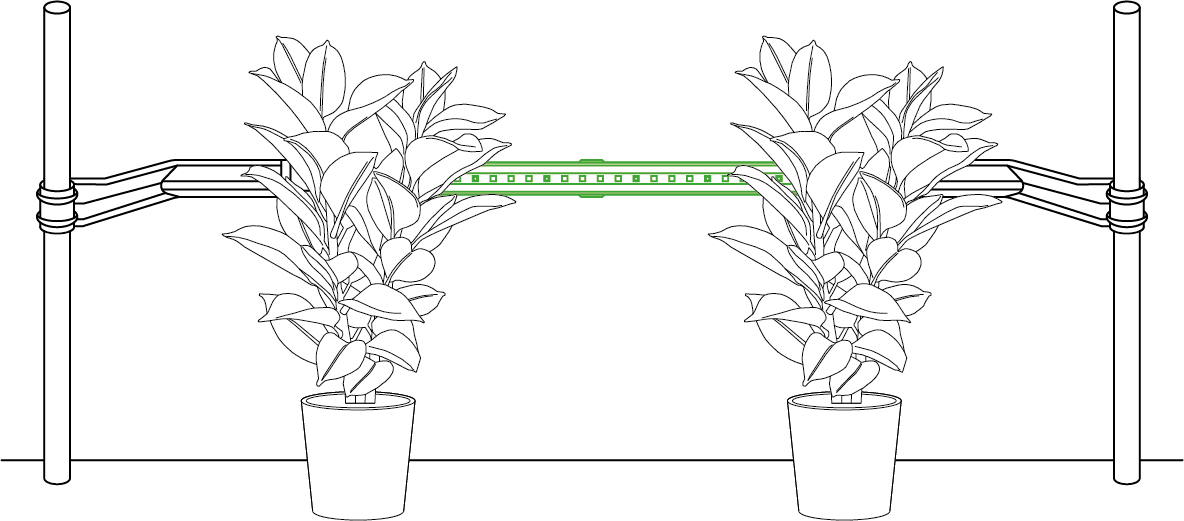

Option 1: Montage an Stützstangen

Schritt 1:

Die Stangenklemme an der Stützstange des Zeltes befestigen.

Schritt 2:

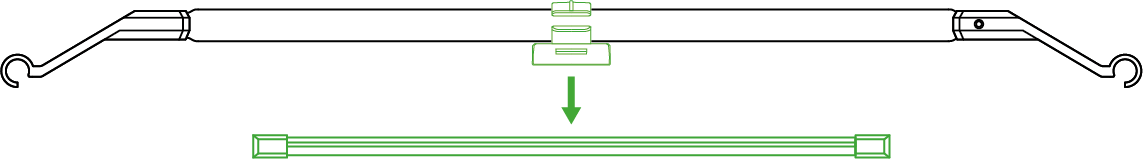

Nehmen Sie die Lumaray Seitenlichtleiste heraus und befestigen Sie sie an der Stangenklemme.

Schritt 3:

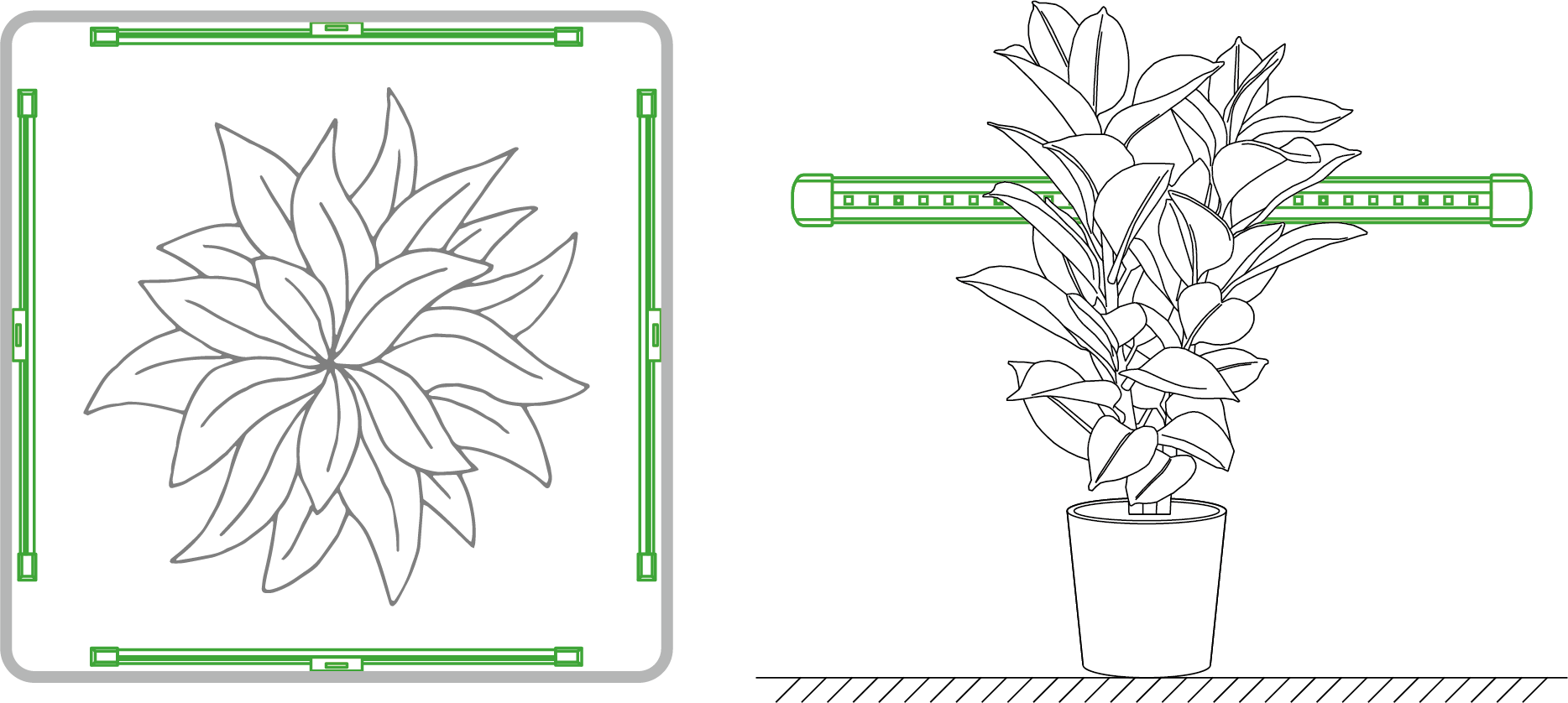

Passen Sie die Zeltstützstangen auf die entsprechende Höhe an. Richten Sie den Lichtausgang auf die obere mittlere Pflanzenteilhöhe aus.

Schritt 4:

Wiederholen Sie die Schritte, um die anderen drei Lichtleisten zu installieren.

Schritt 5:

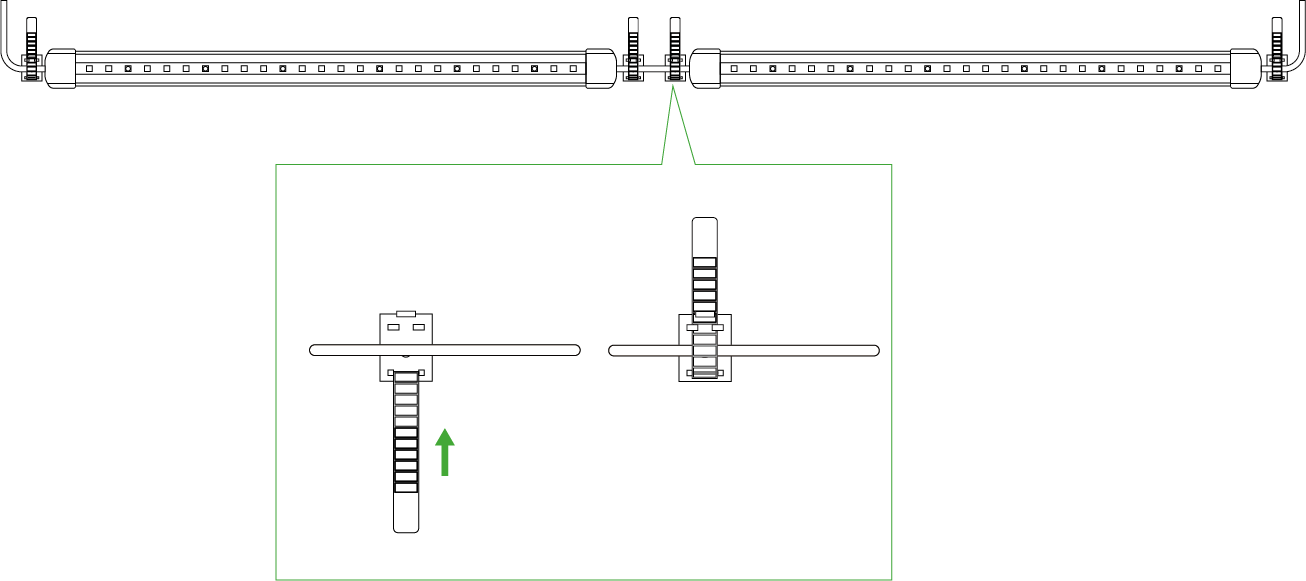

Verwenden Sie Kabelbinder und Befestigungen, um überschüssige Kabel an den Stützstangen oder Zeltstoffen zu sichern.

*Bitte halten Sie einen Mindestabstand von 2''/5.1cm zwischen Licht und Pflanze.

Option 2: Am Zelt befestigen

Schritt 1:

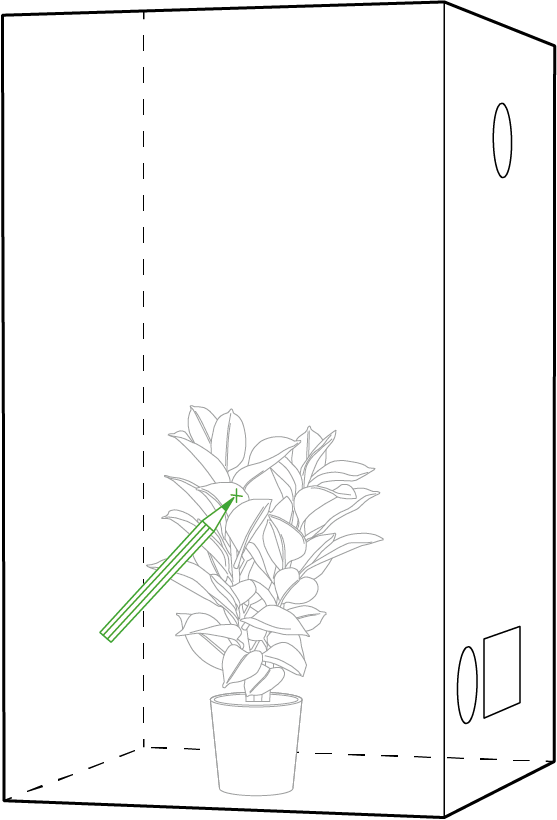

Wählen Sie die Installationsposition der Lichtleiste basierend auf der Pflanzenhöhe und markieren Sie sie auf der Außenseite des Zeltes.

Schritt 2:

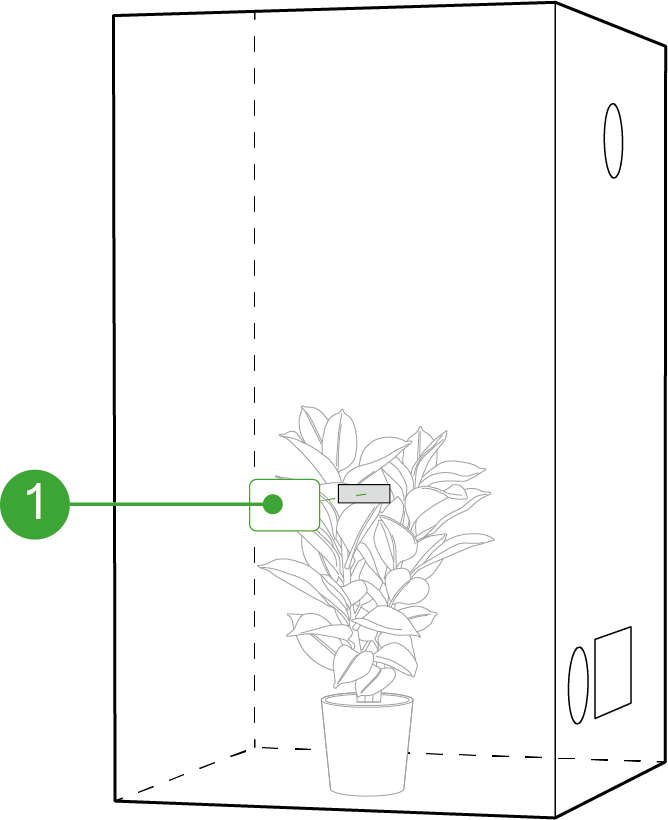

Befestigen Sie die Klebemetallplatte an der markierten Stelle auf der Außenseite des Zeltes.

*1. Metallplatte

Schritt 3:

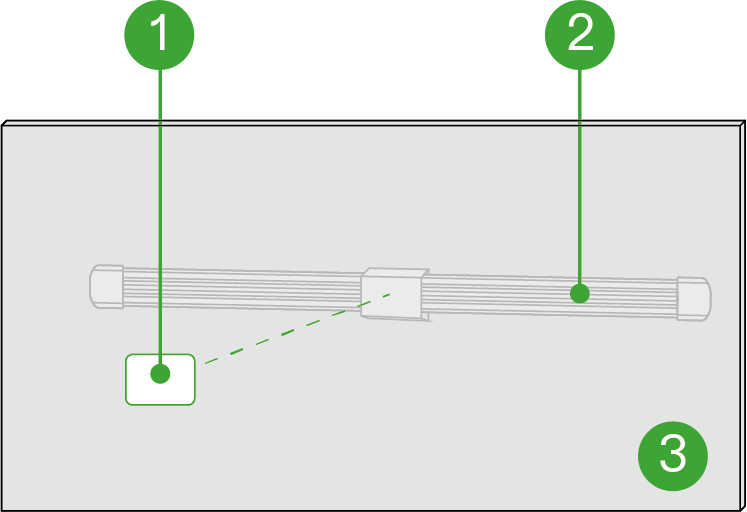

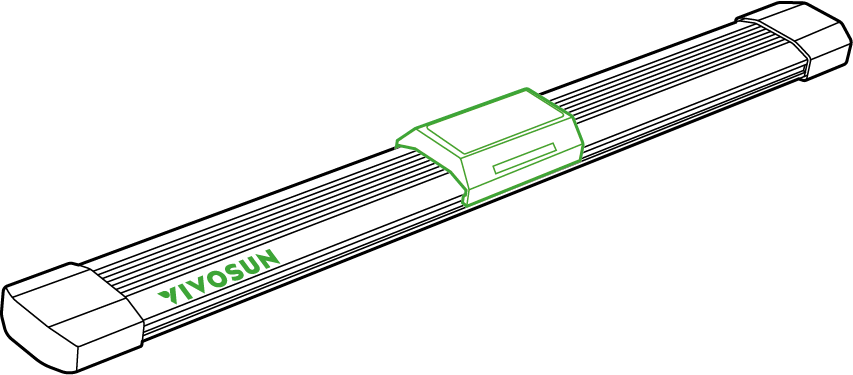

Befestigen Sie die magnetische Klammer an der Lichtleiste, dann richten Sie aus dem Inneren des Zeltes die Lichtleiste durch den Zeltstoff mit der Metallplatte aus, um die Installation zu sichern.

6fed3096bc46b7514010a1e2b8ecb329

6f2530b98f5f201641473a59f5a20d6f

af13c347cec12f2cdd4c97c7fb037fb5

*1. Metallplatte
*2. LumaRay
*3. Zelt

Schritt 4:

Wiederholen Sie die Schritte, um die anderen drei Lichtleisten zu installieren.

Schritt 5:

Verwenden Sie Kabelbinder und Befestigungen, um überschüssige Kabel an den Stützstangen oder Zeltstoffen zu sichern.

*Bitte halten Sie einen Mindestabstand von 2''/5.1cm zwischen Licht und Pflanze.

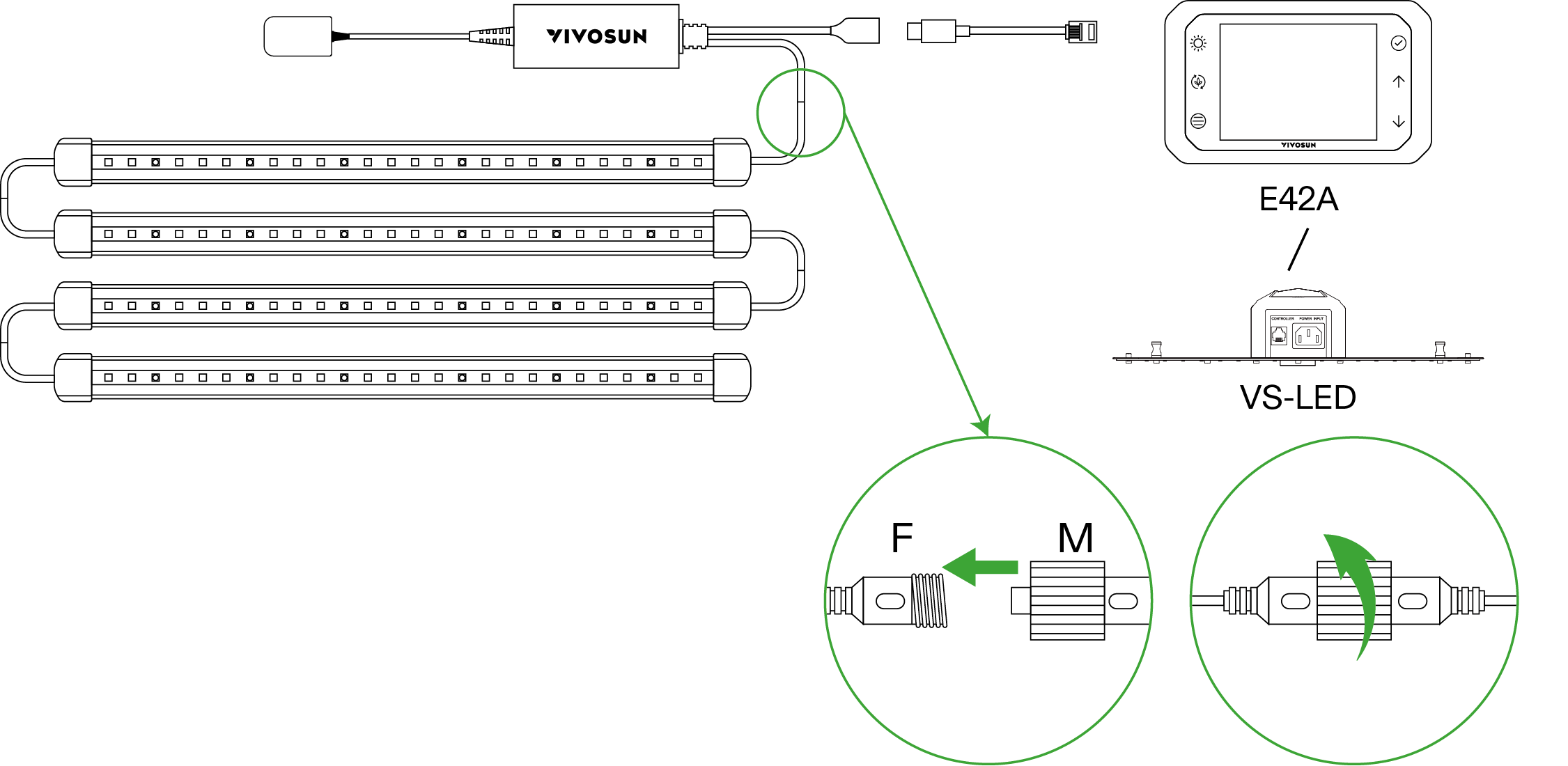

Verbindung zu Controllern und anderen Lichtern

Die Lumaray Seitenlichter können mit E42A/E42A+ und anderen Vivosun LED-Lichtern durch das Verbindungskabel verbunden werden.

Beim Anschluss an E42A/E42A+, stellen Sie sicher, dass Ihr Lumaray Seitenlicht an den RJ11-Port oder Typ C zu RJ11 & RJ45 Lichtkonverter mit dem Typ C zu RJ11-Kabel angeschlossen ist.

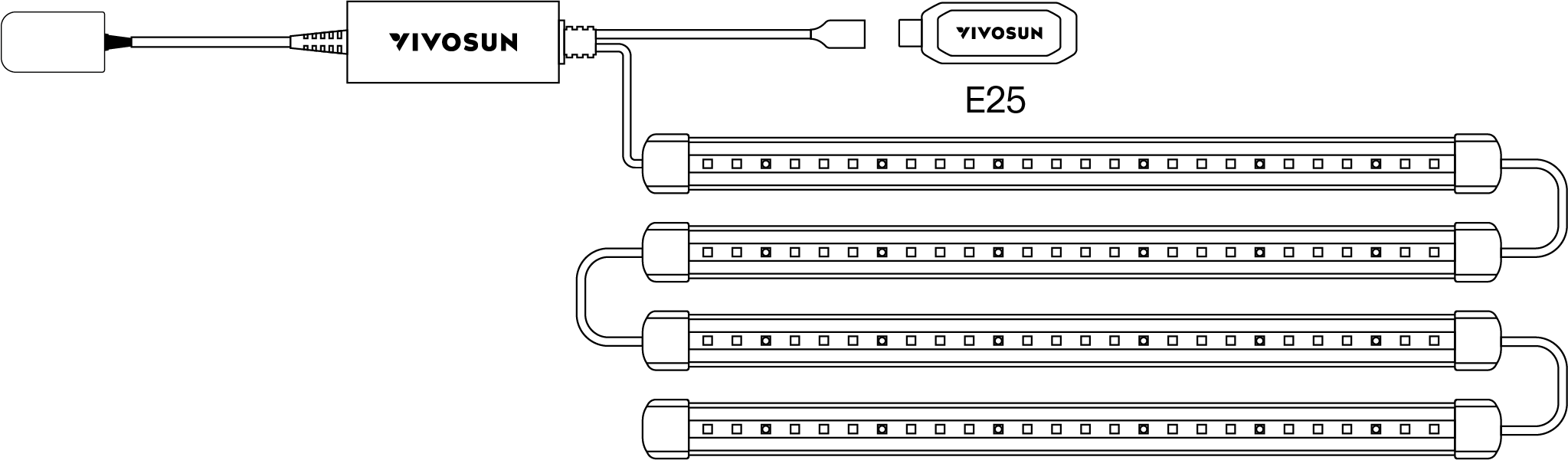

Verbinden Sie den E25 Controller mit dem USB-C-Anschluss am Netzadapter.

Verwenden Sie die VIVOSUN-App, um den E25 Controller mit dem Netzwerk zu verbinden und die Einrichtung abzuschließen.

E25 ist nicht im Paket enthalten, separat erhältlich.

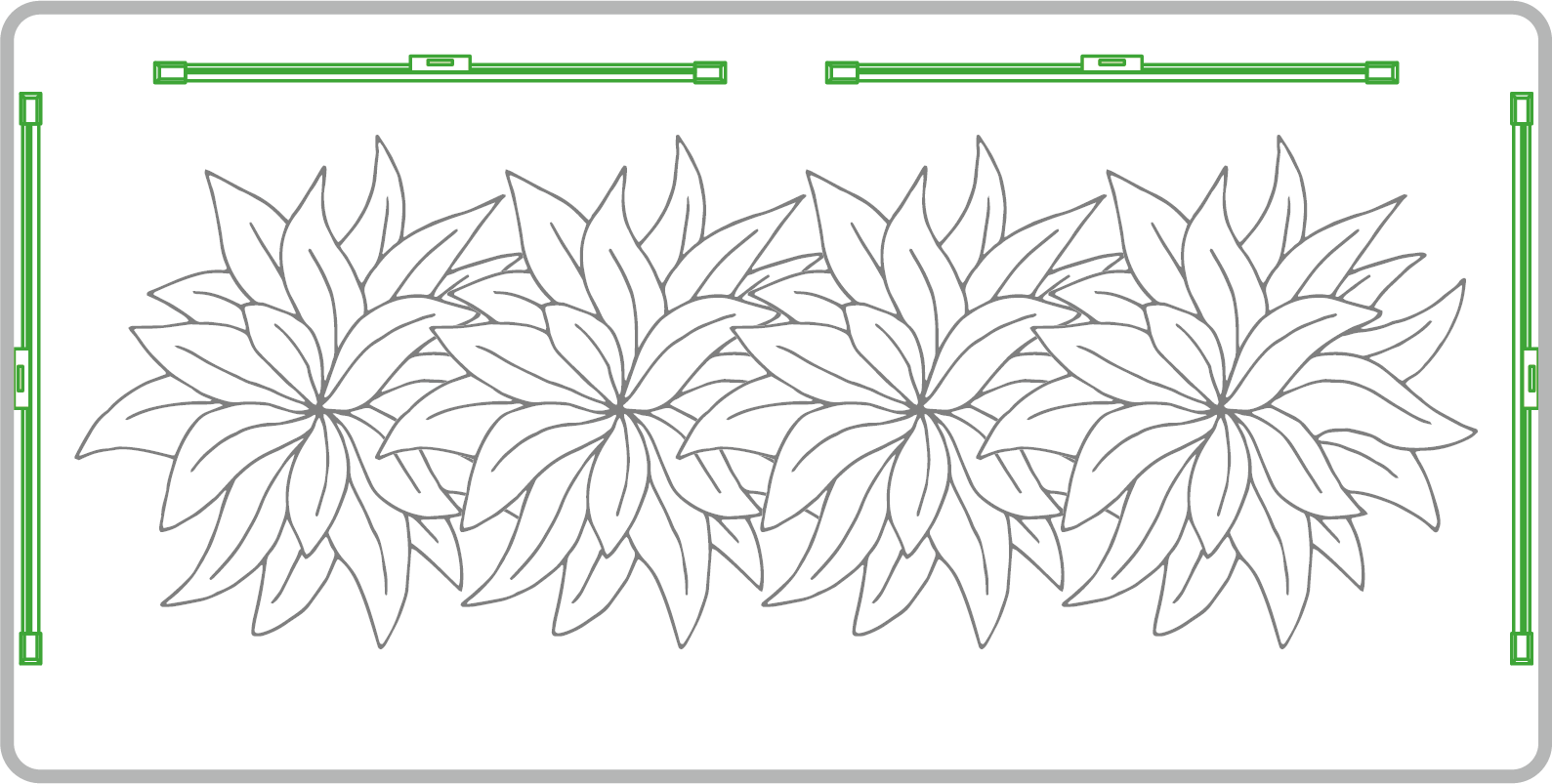

Wie man VSL-LRSF50-8 in Serie schaltet

4x2 Zelt

2x2 Zelt

Garantie

VIVOSUN bietet ab dem ursprünglichen Kaufdatum eine fünfjährige beschränkte Garantie auf dieses Produkt, sofern es direkt bei uns oder unseren autorisierten Händlern erworben wurde.

1.-2. Jahr: Volle Abdeckung (kostenlose Reparatur, Versand und Ersatz)

3.-5. Jahr: Eingeschränkte Abdeckung (Reparatur, Versand, Austausch oder Eintausch möglich, wobei die Wertminderung vom Kunden getragen wird)

Diese Garantie gilt zusätzlich zu Ihren gesetzlichen Rechten nach den geltenden Verbraucherschutzgesetzen des Landes, in dem das Produkt gekauft wurde, und beeinträchtigt diese nicht.

Für die vollständige Garantiepolitik besuchen Sie bitte: https://www.vivosun.com/help/warranty-policy

Alternativ können Sie unseren Kundenservice unter support@vivosun.com oder +1 888-505-8486 kontaktieren.

Warnung

Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder mit mangelnder Erfahrung und Kenntnis verwendet werden, wenn sie beaufsichtigt oder in den sicheren Gebrauch des Geräts unterwiesen wurden und die damit verbundenen Gefahren verstehen.
Wartungsarbeiten sollten nicht von Kindern ohne Aufsicht durchgeführt werden.
Halten Sie das Gerät und sein Kabel außerhalb der Reichweite von Kindern unter 8 Jahren.
Wenn das Versorgungskabel beschädigt ist, muss es vom Hersteller, dessen Kundendienst oder einer ähnlich qualifizierten Person ersetzt werden, um Gefährdungen zu vermeiden.
Berühren Sie den Stecker oder die Steckdose niemals mit nassen Händen.
Verwenden Sie nur das mit dem Gerät gelieferte Kabel.
Die zulässigen Betriebstemperaturen reichen von -20°C bis 40°C (-4°F bis 104°F).
Vermeiden Sie es, direkt in die Lichter zu schauen, wenn sie eingeschaltet sind.
Verwenden Sie keine Reinigungsmittel oder Wasser zur Reinigung des Produkts.
Wenn Ihr Produkt beschädigt ist, stellen Sie den Gebrauch sofort ein und kontaktieren Sie uns für Unterstützung. Eine Demontage oder Änderung ohne ausdrückliche Genehmigung von Vivosun hebt die Produktgarantie auf.

dfdc2a9e62917e108d8562e375f95ad8

ENTSORGEN Sie dieses Produkt NICHT mit Ihrem Hausmüll. Elektrische Geräte enthalten gefährliche Materialien, die die Umwelt schädigen können, wenn sie nicht ordnungsgemäß entsorgt werden.

Bitte kontaktieren Sie Ihre örtliche Behörde, um Informationen über nahegelegene Annahmestellen oder Recyclingprogramme zu erhalten, die Elektroschrott annehmen.
